一、簡介：
電液伺服動靜疲勞萬能試驗機廣泛應用于材料和零部件的動、靜態力學性能試驗，包括材料和零部件的拉伸、壓縮、低周和高周疲勞等試驗。配置高低溫箱可進行高低溫力學試驗。
5kN電液伺服動靜萬能試驗機是我公司研制的系列動靜萬能試驗機產品之一。試驗機主機、恒壓伺服泵站、液壓夾頭等關鍵部件為我公司設計制造，伺服閥、密封件等關鍵外購件均選用國際、國內同類產品的著名品牌產品，大大提高了系統的穩定性和可靠性，試驗機的整體性能與國際先進產品技術水平相當。

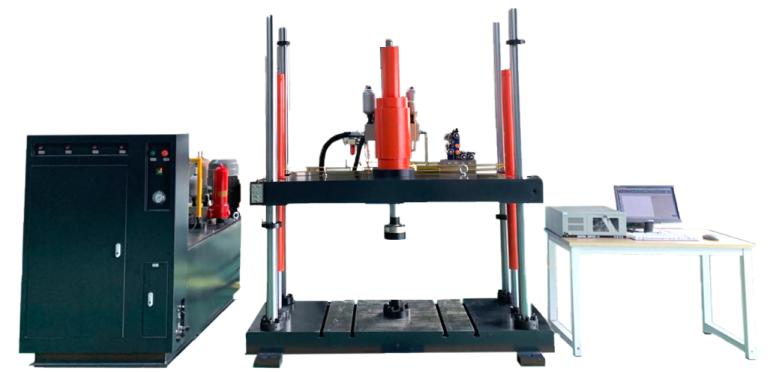

5kN電液伺服動靜萬能試驗機主要由一臺主機(下置5kN伺服直線作動器)、液壓夾頭及其液壓驅動模塊、一套恒壓伺服泵站（流量40L/min、系統壓力21MPa）、全數字單通道伺服控制器以及計算機打印機、相關試驗軟件、其它必要的附件等組成。
二、主要技術性能指標：
1、最大動態試驗力： 不小于±5kN
2、試驗力測量范圍： 2～100%（全程不分檔）；測量精度：±1% F.S
3、試驗空間：
3.1最大可調整試驗凈空間： 500mm
3.2有效試驗空間：800*600mm
4、作動器最大振幅： ±75mm
5、試驗機準確度：
5.1力、變形測量準確度：優于示值的±0.5% （靜態）優于示值的±1.0% （動態）
5.2位移測量準確度：優于示值的±0.5% （靜態）優于示值的±0.5% （動態）
5.3試驗力平均負荷波動度：±1%;
5.4試驗力動態負荷波動度：±2%；
6、試驗波形：矩形波、三角波、方波、正弦波、鋸齒波、斜波及用戶自定義波形。
7、試驗頻率：0.01～10Hz
8、疲勞次數：1×107次（任意可設）
9、控制方式:力、位移、變形PID 閉環控制，并可實現任意控制模式的平滑無擾切換。
10、配置液壓泵站：流量不小于40L/min，壓力21Mpa。
11、配置標準配置夾具一套、操作計算機及打印輸出設備一套。
12、試驗軟件：適用于 Windows試驗平臺下操作。與控制系統配合，可控制試驗系統完成各類動靜態力學性能試驗，如金屬拉伸，壓縮、彎曲、低周和金屬斷裂力學試驗等。軟件在控制試驗系統工作的同時，具有繪制符合靜態試驗要求的各類試驗曲線，各類試驗管理、數據存儲、試驗報告打印等功能。
