地下工程巖土綜合實驗系統

巖土工程綜合試驗系統主要用于復雜條件下的巖土、地基、路基、壩體、隧道與邊坡工程的力學響應與災變機理的試驗模擬研究。

該系統主要由反力框架系統、電液伺服加載系統、試驗倉、人工降雨系統、滲流系統、盾構機系統、傳感器及數據采集系統等幾大部分組成

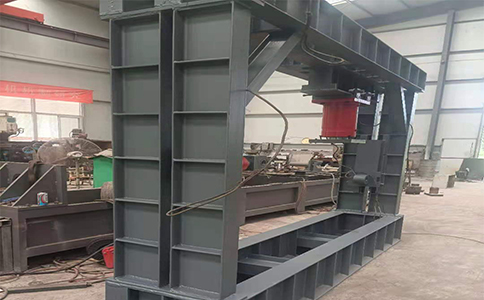

一、自平衡反力裝置

1、采用自平衡概念設計，鋼構反力架外形尺寸不小于6m（長）×2m（寬）×5m（高）；

2、反力架豎向承載力100-5000kN，各承載構件均需按剛度設計，***不利工作狀態下?lián)隙刃∮跇嫾傞L(cháng)的1‰；

3、所有鋼構件均采用高強度結構鋼，焊接完成后進行退火處理，消除殘余應力；

4、預留作動器連接接口，標配對應拉桿拉板，作動器安裝位置可調；

5、含連接加載裝置用的螺栓及錨桿，材質選用***合金鋼，并進行熱處理和發黑處理；

二、試驗倉

1、采用拼裝結構設計，試驗倉內部尺寸不小于2m（長）×2m（寬）×2m（高）；

2、試驗倉長度方向一個側面采用透明材料制作，方便直接對試驗倉內進行觀察；

三、電液伺服系統的主要技術指標。

1、5000kN擬靜力伺服作動器：1套；

l  推力：5000KN；

l  拉力：2500kN;

l  試驗力靜態示值精度：±1.0%FS，精度范圍2%-***FS；

l  作動器行程：±150mm，示值精度：±0.5%FS；

l  所配液壓源流量：110L/min,21MPa；

2、2000kN擬動力伺服作動器：1套；

l  推力：2000KN；

l  拉力：1000kN;

l  試驗力靜態示值精度：±1.0%FS，精度范圍2%-***FS；l  作動器行程：±150mm，示值精度：±0.5%FS；

3、500kN動態伺服作動器：1套；

l  試驗力：±500KN；

l  試驗力靜態示值精度：±1.0%FS，精度范圍2%-***FS；試驗力動態示值波動度：±0.5%FS；

l  作動器行程：±150mm(總行程250mm)，示值精度：±0.3%FS；

l  所配伺服閥流量：120L/min；

l  試驗頻率：0.01-20hz;

4、恒壓伺服泵站：額定流量110L/min,額定壓力21MPa,過濾精度3μ；

5、泵站功率：55kW,AC,380V;

6、  管路系統。根據試驗現場布置。

7、  獨立式分油器：2套；

l  一分二；

l  流量：200L/min；工作壓力：21Mpa;

l  帶高壓、低壓、截止功能；

8、控制系統與軟件系統：

l  通道數量：8個通道；

l  控制方式：力、位移全數字PIDF閉環控制，控制模式可平滑無擾切換，協調控制加載；

l  輸入波形：正弦波、三角波、方波、斜波、正弦塊波以及上述各類波形的組合；

l  可***完成各類疲勞試驗與靜載保壓試驗；

l  試驗頻率范圍：0.01-100Hz;

l  計數器容量：999,999,999；

l  軟件文件管理功能完整：試驗數據自動存儲，自動記錄試驗載荷、頻率、循環次數、反饋波形和試驗時間等參數；

9、加載反力架：

l  動態承載力±5000kN；

l  四立柱跨度：1米-10米；

l  立柱總高度：1米-10米；

l  跨中承載力10000kN；

l  其他：請來電詳詢。

 配置清單及參數

 主要用于力學加載試驗和土木工程相關***科研試驗，可方便對混凝土梁、混凝土結構框架、墻體、鋼結構桁架等構件進行力學性能試驗，也可進行柱類、梁類、桁架類、框架類、節點類試驗。

　　該系統也可以實現軸壓試驗、壓剪試驗、平行剪切試驗等，同時，可以實現對梁、柱、框架、網架、剪力墻等結構形式的加載，可以實現平行四連桿加載（建研式加載）試驗，可以實現豎向加載主動零摩擦跟動。普遍應用于構件的靜態力學性能試驗，包括拉伸、壓縮、彎曲、疲勞等試驗。采用自平衡設計理念，安裝時無需反力墻反力地槽。
